Энергетические обследования

Что является результатом энергетического обследования?

1) Энергетический паспорт.

Основным результирующим документом проведенного энергетического обследования согласно статье 2 Федерального закона «Об энергосбережении…» №261-ФЗ от 23 ноября 2009 года является Энергетический паспорт. Министерством энергетики Российской Федерации определены форма и требования к составлению данного документа.

В Энергетическом паспорте должна быть отражена следующая информация:

об оснащенности обследуемого объекта приборами учета расхода энергетических ресурсов;
о количестве потребляемых ресурсов и об изменениях используемого объема энергетических ресурсов;
о показателях энергоэффективности;
об объемах потерь переданных энергоресурсов;
о возможном потенциале энергосбережения;
о перечне разработанных мероприятий, направленных на повышение энергетической эффективности и энергосбережение.

2) Отчет о проведении энергетического обследования.

Данный документ не является обязательным при проведении энергетических обследований, однако, именно Отчет служит для заказчика наглядным и наиболее удобным документом при решении многих вопросов, связанных с энергосбережением. Также необходимо отметить, что согласно пункту 7 статьи 15 Федерального закона № 261-ФЗ в Отчете может быть отражен более широкий перечень энергосберегающих мероприятий, чем в энергетическом паспорте.

Тепловизионное обследование энергетического оборудования

Проводя обследование с помощью тепловизора, есть возможность определить дефекты и своевременно отремонтировать, предотвратив аварийные отключения в электро и теплотехническом оборудовании:

контактных соединениях;
контактах;
соединительных шинах;
сборных шинах;
измерительных трансформаторах;
силовых трансформаторах;
разъединителях;
отделителях;
выключателях;
защитных аппаратах;
предохранителях;
конденсаторных батареях;
маслонаполненном оборудовании;
воздушных линиях электропередач;

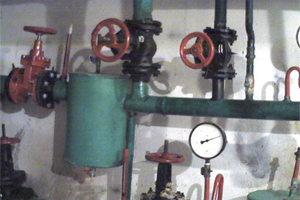

распределительных тепловых узлах и т.п.

Контроль состояния токопроводящих элементов, конструкций и деталей по теплоотдаче выполняют по:

нормативным показателям температуры нагрева;
показанию температуры выше установленной нормы;
коэффициенту дефектности;
разнице температур между дефектным и исправным участком;
разнице температур элементов во время нагрузки и при ее изменении.

Начинающуюся, развивающуюся трещину или дефект, которые могут привести к аварии, определяют по методу сравнения измеренной температуры на исследуемой поверхности под рабочей нагрузкой и номинальной. При этом контроль нагрузки обязателен.

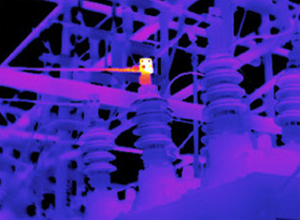

Особый тепловизионный контроль ведется за областями повышенных температур, что свидетельствует о перегреве контактных соединений токопроводящих шин, в токопереключающих и токораспределяющих устройствах и силовых кабелях в энергетике (см. фото) и контактных соединений электрической аппаратуры. Несвоевременное выявление дефектов в таких соединениях влечет за собой вывод из строя целых установок или агрегатов, вплоть до вывода из строя всей сети, кроме этого, является потенциально пожароопасной ситуацией. Это влечет за собой огромные материальные затраты и остановку целых производств. Существует классификация дефектов по категориям:

начальная стадия – дефект держится под контролем и устраняется в плановом порядке;
развившийся дефект – устраняется в течение одного месяца во время ближайшего ремонта;
аварийный дефект – требуется немедленное устранение.

Проводя периодический оперативный тепловизионный контроль контактных соединений, анализируя зависимость температуры соединения от его сопротивления, имеем возможность вовремя оценить и определить увеличение сопротивления контактов, приводящее к потере мощности и вероятности повреждения и своевременно устранить эти дефекты.

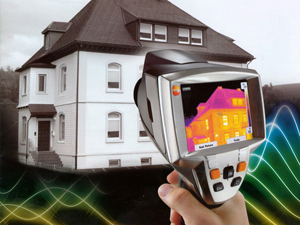

Тепловизионное обследование зданий и сооружений

Правильно проведенное тепловизионное обследование даст ответы на следующие вопросы:

Где и как здание теряет тепло.
Какие скрытые дефекты разрушают здание изнутри, где они находятся и как от них избавится.
Какие мероприятия по утеплению необходимо провести.
В каких местах протекает кровля, трубы или теплые полы.
Правильно ли уложена теплоизоляция и нет ли в ней повреждений.
Хорошо ли установлены окна и двери и не пришла ли в негодность монтажная пена в оконных швах.
Герметичны ли оконные стеклопакеты и многое другое.

По желанию заказчика, по итогам обследования создается отчет.

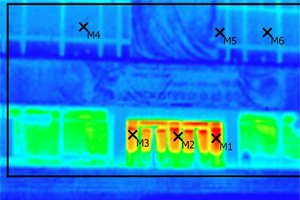

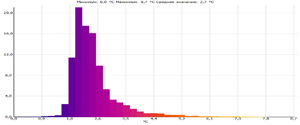

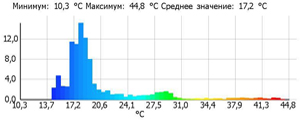

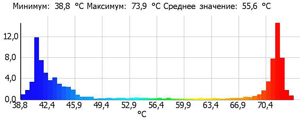

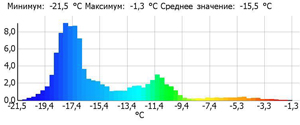

Этот документ содержит фотографии и термограммы обследуемых зданий, участков зданий и приборов, таблицы с температурными данными в отдельных (проблемных) точках. Информация, содержащаяся в отчете, дает полное и точное представление о фактическом состоянии здания.
